Пролёт: необходимость и цена

Пантеон н.э. 128г.

Пантеон

Купол Пантеона — неармированный бетон, и держится он четырьмя приёмами, ни один из которых не связан с металлом.

1. Стена-барабан толщиной около 6 метров. Она не сплошная: внутри ниши, пустоты и разгрузочные арки, так что фактически это кольцо мощных пилонов. Именно она принимает распор.

2. Ступенчатые кольца снаружи — семь концентрических уступов в нижней зоне купола. Это чистая работа весом: лишняя масса по периметру прижимает основание и гасит кольцевое растяжение ровно там, где оно максимально. Наш будущий ответ «поставить стальное кольцо» здесь заменён грудой бетона.

3. Переменная толщина и переменный состав. Купол утончается от 5,9 м у основания до примерно 1,4 м у окулюса. И заполнитель меняется по высоте: у основания кирпич и туф, в середине пористый вулканический шлак и пемза, ближе к вершине — лёгкий туф, а местами замурованные пустые сосуды для воздушных полостей. Конструкция сама себя облегчает кверху.

4. Кессоны — вынутый материал там, где он почти не работает.

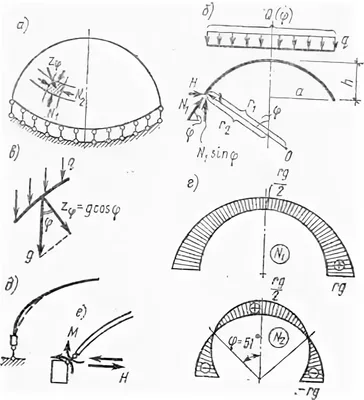

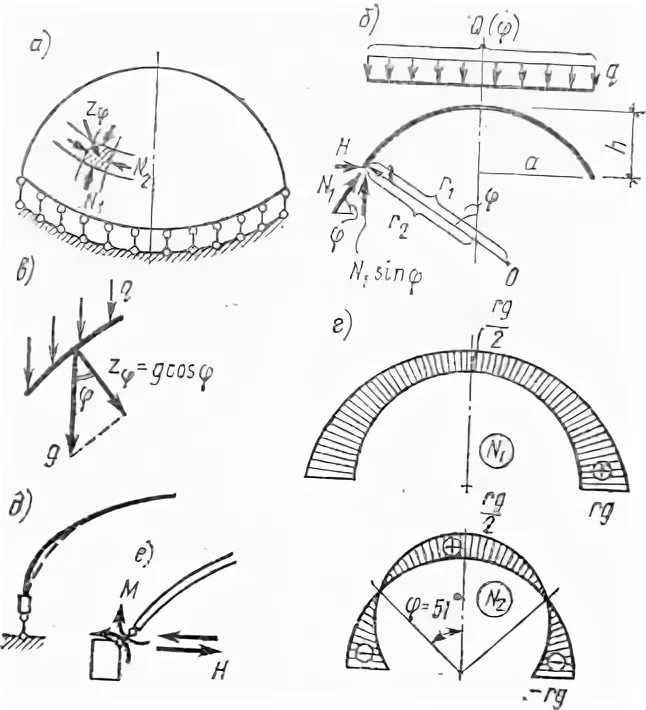

Купол давно в меридиональных трещинах. Они идут снизу, ровно от той высоты, где сжатие переходит в растяжение, и не доходят до окулюса. То есть он работает не как единая скорлупа, а как набор арок-меридианов, и трещины это не авария, а проявление схемы. Ступенчатые кольца, помимо прочего, не дают им раскрываться дальше.

Купол Санта-Мария-дель-Фьоре

Собор Санта-Мария-дель-Фьоре

Тринадцать веков спустя во Флоренции стоит та же задача — и ровно обратный ответ. Пантеон гасит кольцевое растяжение массой, наваленной снаружи. Брунеллески гасит его обручем, спрятанным внутри кладки.

Способ был известен — он был неприемлем. Кружала умели ставить и в античности, и в готике; вопрос был не «как», а за какие деньги и из какого леса. Точнее говорить не «начали, не зная как», а начали, не имея приемлемого способа, — и рассчитывая, что он появится.

Задачу создал не 1296 год, а 1367-й. Арнольфо закладывает собор меньшего размера. Нынешний купол появляется в проекте через семьдесят лет: в 1367 году комиссия мастеров утверждает увеличенную модель с восьмигранным куполом на высоком барабане и без внешних контрфорсов. Модель ставят прямо в соборе как обязательный образец, и мастера приносят присягу строить по ней, не отступая. Проблему, которую решал Брунеллески, породило именно это решение — принятое голосованием людей, которые сами строить не собирались.

Средневековая стройка вообще устроена иначе. Проекта в нашем смысле нет — есть модель и «мера», а детали решает каждое поколение мастеров по ходу. Стройка длиннее жизни, поэтому обязательство спокойно перекладывается на потомков: мы начнём, они придумают. В Кёльне, кстати, ровно та же логика, только там потомки взяли паузу в триста лет.

И политика, без которой не объяснить размер. Флоренция соревновалась с Сиеной и Пизой, и городской документ конца XIII века прямо требует здания, которое превзойдёт всё, что могут человеческое умение и сила. Размер назначен амбицией, а не расчётом, — и назначен заказчиком, а не строителем.

Плюс никакой срочности. Между 1367 и 1418 годами вопрос просто не стоял: до купола стройка ещё не дошла. Барабан закончили в 1413-м, конкурс объявили в 1418-м — задача стала срочной за два года до начала работ, и тогда же выяснилось, что дальше без нового способа никак. Запомните этот порядок: заказчик назначает результат, а способ остаётся обязательством будущего. С вашими проектами будет так же.

Что это значит конструктивно. К 1418 году под купол готова дыра: около 42 метров между гранями и 45,5 по углам (у Пантеона 43,3). Контрфорсы запрещены моделью, барабан стоит на четырёх столбах — значит, распор упереть не во что и подпереть снаружи нечем. Всё, что удержит купол от разъезжания, должно находиться внутри него самого.

Ответ — обручи. Купол стягивают каменными цепями из песчаника: брусья около 43 сантиметров в сечении, длиной до 2,3 метра, сращённые железными скобами и уложенные как рельсы со шпалами. Таких цепей три или четыре — описания расходятся. Между первой и второй лежит деревянная цепь из 24 каштановых брусьев на накладках, скобах и болтах; работает она как обруч бочки, хотя дерево податливее камня, усыхает и ползёт, так что основную работу делают камень и геометрия. Кольцевое растяжение — то самое, от которого Пантеон трескался по меридианам, — здесь берёт на себя не масса, а затяжка. И сам купол не скорлупа, а каркас: 24 ребра, восемь угловых и шестнадцать промежуточных, и две оболочки — внутренняя около двух метров у основания, наружная 60–80 сантиметров, с ходом и лестницей между ними.

Но главное здесь не конструкция, а стройка. Программа 1420 года прямо запрещает всё, что напрашивается: засыпать средокрестие землёй, ставить стойку посреди собора, городить кружала. Купол велено вести без кружал, а рабочих обслуживать подвесными подмостями. Причина сметная, а не мистическая: сплошные кружала при пяте на высоте 55 метров стоили бы как сам купол, и столько строевого леса быстро не достать.

Как можно класть без кружал. Ряд ведётся замкнутым кольцом: сомкнувшись, кольцо держит само себя, опора ему не нужна. Но у восьмигранника кольцо ломается на углах — и здесь появляется «ёлочка»: вертикальные кирпичи через интервал сцепляют горизонтальные слои и не дают ряду поехать до схватывания раствора. Кривизну ведут по шнурам и лекалам от неподвижных точек, потому что профиль стрельчатый, quinto acuto — дуги радиусом в четыре пятых пролёта с центрами, смещёнными от оси на пятую часть. Так распор меньше, чем у полуциркульного купола.

Здесь стоит различить два значения одного слова. Кружало-опора несёт кладку, пока не встал замок. Кружало-шаблон, оно же лекало, задаёт и проверяет кривизну — тот самый профиль, которым проходят по кругу. Во Флоренции исчезло первое и осталось второе: форму продолжают задавать, перестают поддерживать. Леса тоже остались, но они держат людей, а не купол.

Что отсюда уносим. Шестнадцать лет стройки, от 25 до 37 тысяч тонн кладки, 90 метров до верха свода и 114,5 с фонарём — и всё это ради того, чтобы обойтись без временной конструкции. Впервые в нашем ряду главный противник не нагрузка, а стройка. Ровно это через пятьсот лет повторит Нерви: враг — опалубка.

Кёльнский собор 1248–1880 гг.

Кёльнский собор

Шаг назад по календарю — и шаг вперёд по вопросу. Кёльн начат в 1248 году, на сто семьдесят лет раньше флорентийского купола, а закончен в 1880-м. Если во Флоренции противником была стройка, то здесь противник — время.

632 года, и три столетия из них — простой. Строили до середины XVI века, потом работы встали, и недостроенная южная башня простояла триста лет со средневековым деревянным краном наверху — он стал символом города раньше, чем собор. Достроили в 1842–1880 годах по случайно найденным средневековым чертежам фасада. Ни заказчик, ни архитектор, ни каменщик здесь ни разу не совпадают: стройка длиннее любой человеческой жизни.

Контрфорс — это распор, вынесенный наружу и показанный. То, что во Флоренции запретили из вкуса как чужое решение, здесь стало образом здания: аркбутаны перехватывают распор сводов и уводят его в землю, и собор обрастает снаружи целым конструктивным лесом. Плата — объём и план: внутреннее пространство оплачено наружным. Но и выигрыш не в пролёте: пролёт центрального нефа здесь примерно втрое меньше высоты его свода. Готика берёт не шириной, а высотой и светом — масса уходит из стены в стекло, а задача большого пролёта остаётся нерешённой ещё шестьсот лет.

Достроен по чертежам XIII века средствами XIX. Крыша — железные стропила, на площадке паровые машины и краны, камень подвозит железная дорога. Один и тот же проект, две разные эпохи стройки, и разница видна не в форме, а в сроке. Отсюда прямой мост к следующей вставке: 632 года против 410 дней Эмпайр-Стейт-Билдинга.

Теорема о безопасности

Теорема о безопасности

Прежде чем идти дальше, надо назвать правило — иначе поворот, который сейчас произойдёт, покажется фокусом. Сформулировали это правило только в XX веке (Жак Хейман, 1966 год), но пользовались им задолго до формулировки, и следующее здание в нашем ряду — как раз тот случай.

Сначала три допущения о кладке. Камень не держит растяжение. На сжатие он практически неисчерпаем: напряжения в своде — проценты от прочности, раздавить кладку собственным весом невозможно. И блоки не скользят друг по другу, трения хватает. При таких свойствах у кладки остаётся ровно один способ разрушиться — не раздавиться, а **сложиться в механизм**: в швах раскрываются шарниры, и арка складывается.

Что такое линия давления. Это траектория равнодействующей внутренних сил. Если она выходит за пределы сечения, равновесие требует, чтобы камень потянул, — а тянуть он не умеет: шов раскрывается, возникает шарнир. Четырёх таких шарниров достаточно, чтобы арка перестала быть конструкцией. Поэтому условие «линия внутри сечения» читается просто: шарниры не раскрываются.

И сама теорема. Каменная конструкция статически неопределима: действительное распределение усилий зависит от истории — осадки, температуры, трещин, — и узнать его нельзя. Но этого и не требуется. Если существует хотя бы одна линия давления, которая уравновешивает нагрузку и целиком укладывается в толщину кладки, конструкция не обрушится. Доказательство от противного: если бы она могла сложиться в механизм, ни одной допустимой линии внутри сечения построить бы не удалось.

Почему именно цепочка. Гибкая нить физически не способна ни на изгиб, ни на сжатие — она принимает форму, в которой усилия идут строго вдоль её оси. Значит, любая подвешенная цепочка есть готовое равновесное решение для подвешенных грузов, полученное не вычислением, а самой природой. Перевернули — получили ту же линию в сжатии. Поэтому тот, кто подвесил цепочку, уже держит в руках доказательство: линию не надо угадывать, она заведомо допустима.

Три оговорки, без которых теорема превращается в фокус. Первая: это доказательство неразрушения, а не расчёт напряжений — мы узнаём не то, как конструкция работает, а то, что у неё есть способ стоять. Вторая: запас измеряется геометрически — линия, проходящая впритирку к краю сечения, формально допустима, но резерва не имеет. Третья: если разрезать купол на дольки и считать каждую аркой, мы выбрасываем кольцевую работу, то есть намеренно занижаем несущую способность, — и вывод тем более верен для настоящего купола. Зато у набора независимых арок распор внизу ничем не связан, и взять его должны обручи.

[Д] Показать руками за минуту. Соберите арку из брусков без раствора и медленно раздвигайте опоры. Арка стоит, пока линия давления помещается в сечении; в какой-то момент раскрываются швы — и как только шарниров становится четыре, она складывается. После этой минуты теорему больше не нужно объяснять словами.

Купол Святого Петра 1590 г., экспертиза 1743–48 гг.

Купол собора Святого Петра

До сих пор мы спрашивали, как построить. Здесь впервые спрашивают другое: как узнать, что построенное стоит. Купол Святого Петра завершён в 1590 году, пролёт около 42 метров — и к 1740-м годам по нему идут меридиональные трещины, ровно такие же, как в Пантеоне, только растущие.

А что было вместо расчёта. Не пустота, а четыре вещи. Первое — правило и пропорция: трактаты и цеховые предписания задавали, какой толщины должен быть устой при таком-то пролёте, и геометрические построения по квадрату и треугольнику. Второе — прецедент: если похожее здание стоит, повторим и сделаем чуть толще. Третье — собрание мастеров: спорный вопрос выносили на консилиум и решали голосованием, как во Флоренции в 1367-м и в Милане в 1400-м. Четвёртое — наблюдение: свод выдерживали под лесами, смотрели за трещинами, при сомнении добавляли массу. Запас прочности существовал, просто он был не числом, а лишним камнем.

Почему этого перестало хватать. Правила безразмерны: они переносятся, пока новое здание близко по размеру к прецеденту, а за его пределами опыт молчит. Готика в этом убедилась — самые высокие хоры своего времени, в соборе Бове, обрушились в 1284 году. Купол Святого Петра тоже вышел за все прецеденты, и когда он затрещал, сравнивать стало не с чем: ни один мастер не мог сказать, опасно это или нет, опираясь на виденное.

Откуда берётся задача проверки. Трещины видны, здание — главное в католическом мире, и решать надо три вещи сразу: опасно ли это, нужно ли вмешиваться и достаточно ли будет вмешательства. Любой ответ дорог: не тронешь — рискуешь обрушением, тронешь — огромные деньги и работа на высоте в уже треснувшей кладке. А спорить до того было нечем, кроме авторитета и опыта. В 1742 году папа поручает разбор трём математикам, и те впервые считают купол как механическую систему, а не сравнивают его с прежними постройками. Скандал был изрядный: архитекторы отвечали, что здание, которое держится только по расчётам, уже давно должно было упасть.

Что сделал Полени. В 1743–48 годах он разрезал купол на пятьдесят клиньев-долек и рассмотрел дольку как арку. Подвесил цепочку с 32 грузами, пропорциональными весам участков, перевернул результат — и показал, что линия давления укладывается в толщину кладки. Значит, купол устойчив, а трещины не авария: купол просто перестал работать как сплошная скорлупа и стал набором меридиональных арок. Держать их должны обручи — и Полени поддержал установку новых железных колец, которые и стянули купол. Формально это ровно тот случай, который описывает теорема о безопасности: найдена одна допустимая линия — значит, обрушение невозможно.

Почему это точка всего курса, а не эпизод. Расчёт пришёл в архитектуру не через проектирование, а через эксплуатацию: сначала научились проверять чужое построенное, и только потом считать своё будущее. Гук формулирует принцип цепи в 1675-м как теорию, Полени в 1748-м делает из него измерительный прибор, Гауди превращает в проектный метод. Тот же жанр живёт и сегодня: обследование, заключение, решение «эксплуатировать нельзя» — и СКК «Петербургский» в конце занятия показывает, чем кончается неверный ответ.

Хрустальный дворец 1851 г.

Хрустальный дворец

Пока спорили, как проверить каменное, задачу обошли с другой стороны. В Лондоне строят выставочный павильон площадью около 92 000 квадратных метров — и укладываются примерно в девять месяцев. Автор не архитектор и не инженер: Джозеф Пакстон — садовник, строивший оранжереи.

Перелом даёт не материал, а повторяющийся элемент. Чугунная стойка, балка, рама, стекло — всё сведено к нескольким типоразмерам на единой сетке, изготовлено на заводах и собрано на месте болтами. Стойки заодно служат водостоками. Здание можно не только быстро собрать, но и разобрать: через три года его перевезли в Сиденхем и собрали заново.

При этом пролёт здесь скромный. Главный неф около 22 метров — вчетверо меньше Пантеона, и никакого конструктивного рекорда в этом нет. Рекорд в другом: в темпе и в тираже. Именно поэтому здание стоит в нашем ряду — оно первым показывает, что большое пространство можно получить не подвигом каменщика, а организацией производства.

Чем заплатили. Чугун прочен на сжатие и ненадёжен на растяжение, стекло хрупко, а всё вместе горит лучше, чем кажется: в 1936 году дворец сгорел за несколько часов. Линия, которая отсюда идёт, дотянется до сборных элементов Нерви — с той разницей, что Нерви будет тиражировать не стойку, а кусок оболочки.

Галерея машин 1889 г.

Галерея машин

Через тридцать восемь лет, на другой всемирной выставке, ту же технологию доводят до предела. Галерея машин в Париже: пролёт около 115 метров, длина 420, высота 48,3. Архитектор Фердинан Дютер, инженер Виктор Контамен.

Это первый в ряду по-настоящему безопорный зал такого размера. Работает он аркой: стальные полуарки сходятся наверху и передают всё на опоры, которые сужены почти в точку. Зрительный парадокс тут сильнее любых цифр — тысячи тонн стали касаются земли пятачком, и здание выглядит невозможным ровно до тех пор, пока не посмотришь на расчёт.

Рекорд — да, и скачок огромный. До 1889-го предел принадлежал дебаркадеру вокзала Сент-Панкрас в Лондоне: 73 метра, инженер Барлоу, 1868 год. Здесь — 115. За двадцать один год предел вырос в полтора раза, и это крупнейший перекрытый пролёт в мире на тот момент.

Но чудом в инженерном смысле это уже не было. К 1889 году мосты перекрывали куда больше: арка виадука Гараби — 165 метров (1884), мост Идса — 158 (1874), а годом позже Форт-Бридж даст консольные пролёты по 521 метру. Арка такого размера была отработанной технологией. Новизна Галереи в другом: масштаб моста занесли внутрь здания — до сих пор такие пролёты работали над водой, а не над людьми и станками.

А суженная пята — жест, а не необходимость. Шарнир нужен по расчёту; то, что его видно и что опора сведена почти в точку, — решение авторов. Галерея стояла на одной выставке с Эйфелевой башней, и обе постройки про одно и то же: инженерия как зрелище. Запомните это — дальше в ряду конструкция ещё не раз будет сама себе аттракционом, у Ёёги и в Крылатском, и ровно это исчезнет в «Сфере».

Почему три шарнира. Арка сделана трёхшарнирной: шарниры в основаниях и в замке. Такая система статически определима — температурное расширение и неравная осадка опор не вызывают в ней дополнительных усилий, она просто чуть поворачивается в шарнирах. На пролёте в сто с лишним метров это не тонкость, а условие существования.

И поучительный конец. Рекордный зал снесли в 1910 году — не потому, что он оказался слаб, а потому, что оказался не нужен: выставка кончилась, программы у здания не было. Для нашего курса это ровно тот случай, когда конструктивный подвиг не спасает здание без функции.

Монаднок-билдинг 1891 и 1893 гг.

Монаднок-билдинг

Теперь то же самое, но по вертикали — и с точной ценой в квадратных метрах. Чикаго, деловое здание в шестнадцать этажей, 66 метров. Построено в два приёма, и половины у него разные.

Северная половина — предел несущей кладки. Чтобы держать шестнадцать этажей, стены внизу пришлось довести до 1,8 метра. Это не просто много: это арендуемая площадь, которую нельзя сдать, — конструкция начинает съедать то, ради чего здание построено. Ровно тот же закон, что на пролёте: с ростом размера конструкция всё больше несёт саму себя.

Южная половина — уже стальной каркас. Достроена двумя годами позже, и переключение технологии произошло внутри одного адреса. Лучшего учебного примера не придумать: две половины стоят рядом и отвечают на один вопрос по-разному, а разницу видно по толщине стены и по площади холла.

Что отсюда берём в разговор о зале. Спор выиграла не прочность, а экономика: каркас отдал стене работу ограждения и забрал себе работу несущую. Точно так же в зрелищном здании покрытие однажды перестанет быть «крышей поверх стен» и станет самостоятельной работающей системой.

Крипта Колонии Гуэль 1898–1915 гг.

Крипта Колонии Гуэль

А теперь возвращаемся к висячей цепи — и к перевороту. Гук сформулировал принцип, Полени сделал из него прибор для проверки чужого. Гауди делает из него инструмент проектирования своего.

Подвесная модель вместо чертежа. Под потолком мастерской натянута сетка нитей в масштабе примерно один к десяти, к узлам подвешены мешочки с дробью — вес каждого пропорционален нагрузке от будущей кладки. Нити сами принимают форму, в которой есть только растяжение. Перевернём снимок — получим форму, в которой есть только сжатие. Модель строилась годами и была одновременно проектом, расчётом и чертежом.

Что получилось в камне. Наклонные колонны, каждая поставлена по линии давления, и своды, у которых практически нет распора: гасить нечего, поэтому не нужны ни контрфорсы, ни затяжки. Это предел всей нашей линии — конструкция, где кольцевого растяжения попросту не возникает, потому что форму назначила не рука, а гравитация.

Чем платит метод. Временем и невозможностью посчитать «на бумаге»: измени нагрузку — перевешивай модель. Крипта так и осталась недостроенной. Но именно отсюда идёт прямая линия к подвешенной ткани Ислера, к мыльной плёнке Фрая Отто и к сегодняшней релаксации сетки в Kangaroo: верёвка, ткань, алгоритм — один и тот же метод на трёх носителях.

Зал регистрации на Эллис-Айленде 1918 г.

Зал регистрации на Эллис-Айленде

И последняя точка перед тем, как в дело войдёт железобетон. Нью-Йорк, главный зал иммиграционной станции: помещение примерно 61 на 30 метров, перекрытое сводом без единой колонны. Свод выложен из тонкого кирпича и весит поразительно мало.

Это каталонский свод, ставший индустрией. Средиземноморскую технику — кирпич плашмя в несколько слоёв, первый на быстросхватывающемся растворе — Рафаэль Гуаставино перевёз в США и запатентовал как огнестойкую систему. То, что во Флоренции было уникальным подвигом, здесь стало товаром: компания продавала свод как продукт и построила сотни залов, вокзалов и библиотек.

Почему это важно именно нам. Свод кладётся без кружал и без опалубки: каменщик и есть опалубка, а толщина готовой оболочки — считаные сантиметры. Это второй раз в лекции, когда решающим оказывается не расчёт, а стоимость временных конструкций, — и прямая подготовка к Нерви, который объявит опалубку главным врагом.

Чем платит. Ручным трудом высокой квалификации: скорость и качество зависят от каменщика, а не от завода. Технология проиграла не прочностью, а экономикой рабочей силы — и это ровно тот аргумент, которым через полвека будет отвечать сборный железобетон.

Планетарий Цейса в Йене 1922–23 гг.

Планетарий Цейса в Йене

Здесь линия делает резкий поворот, и что важно — не по воле конструктора. Заводу Цейса понадобился экран для нового проекционного прибора: идеальная полусфера диаметром около шестнадцати метров. Не здание, а деталь оптического инструмента.

Решение нашёл инженер, а не архитектор. Вальтер Бауэрсфельд разбил сферу на треугольники по делению икосаэдра, собрал из стержней лёгкий каркас, натянул на него арматурную сетку и набрызгал бетон. Получилось сразу два первых раза: первая тонкая железобетонная оболочка и первый геодезический купол — за тридцать с лишним лет до Фуллера.

Толщина здесь важнее диаметра. Оболочка вышла в несколько сантиметров: она не несёт массой, она несёт формой. С этого момента вопрос лекции меняется — раньше мы спрашивали, чем уравновесить распор, теперь спрашиваем, насколько тонким может быть покрытие.

И сразу технология, а не единичный подвиг. Франц Дишингер и фирма Dyckerhoff & Widmann запатентовали находку и превратили её в продаваемую систему «Цейс-Дивидаг», а заодно вытащили из неё теорию расчёта оболочек. Дальше по нашему ряду оболочка идёт уже как промышленная технология.

Эмпайр-Стейт-Билдинг 1931 г.

Эмпайр-Стейт-Билдинг

Короткая остановка, которая закрывает вставку про материал и темп. 381 метр, 102 этажа — примерно за 410 дней, около четырёх с половиной этажей в неделю.

Ограничением стал не материал, а логистика. Склада на площадке нет, сталь приходит с завода почти «с колёс» и поднимается сразу в дело, на этажах проложены рельсы для вагонеток, каждый день расписан как заводская смена. Стройка спроектирована так же тщательно, как здание.

Сопоставьте с началом ряда. Кёльн — 632 года. Эмпайр-Стейт — 410 дней. Между ними не столько разница материалов, сколько разница организации: повторяемый элемент, параллельные процессы и расчёт, который позволяет не переделывать. Дальше в лекции ровно это станет главным доводом Нерви — и уже не для небоскрёба, а для пролёта.

Чем кончается первое занятие

Мы прошли путь от массы к форме. Пантеон держит купол шестью метрами кладки; Брунеллески заменяет массу геометрией и обручами; Кёльн показывает цену времени; Полени превращает цепочку в доказательство; Хрустальный дворец меняет уникальную работу на тираж элемента; Галерея машин доводит арку до предела; Монаднок упирается в предел кладки; Гауди заставляет гравитацию рисовать форму; планетарий в Йене даёт первую тонкую оболочку.

Два вывода, с которыми уходим. Первый: пролёт оплачивается не только материалом — распором, временем, опалубкой и съеденной площадью. Второй, и он важнее: начиная с Флоренции главным противником становится не нагрузка, а стройка. Следующее занятие — про то, что выросло из тонкой оболочки и чем она платит за свою тонкость.
